BRICOLISSE

Planche cartonnier — PLV magasin — 4 supports cotés

Client : BRICOLISSE SASImpression : offset contrecollé, 4 tons Pantone + blanc de réserve Article : Enduit polyvalent 8-en-1Matériau : carton ondulé double cannelure BC brun Date : Juin 2026Finition : vernis machine mat — livré à plat, montage sans outil Version : Héritage v1.0 définitiveCotes : en millimètres, à confirmer par le cartonnier

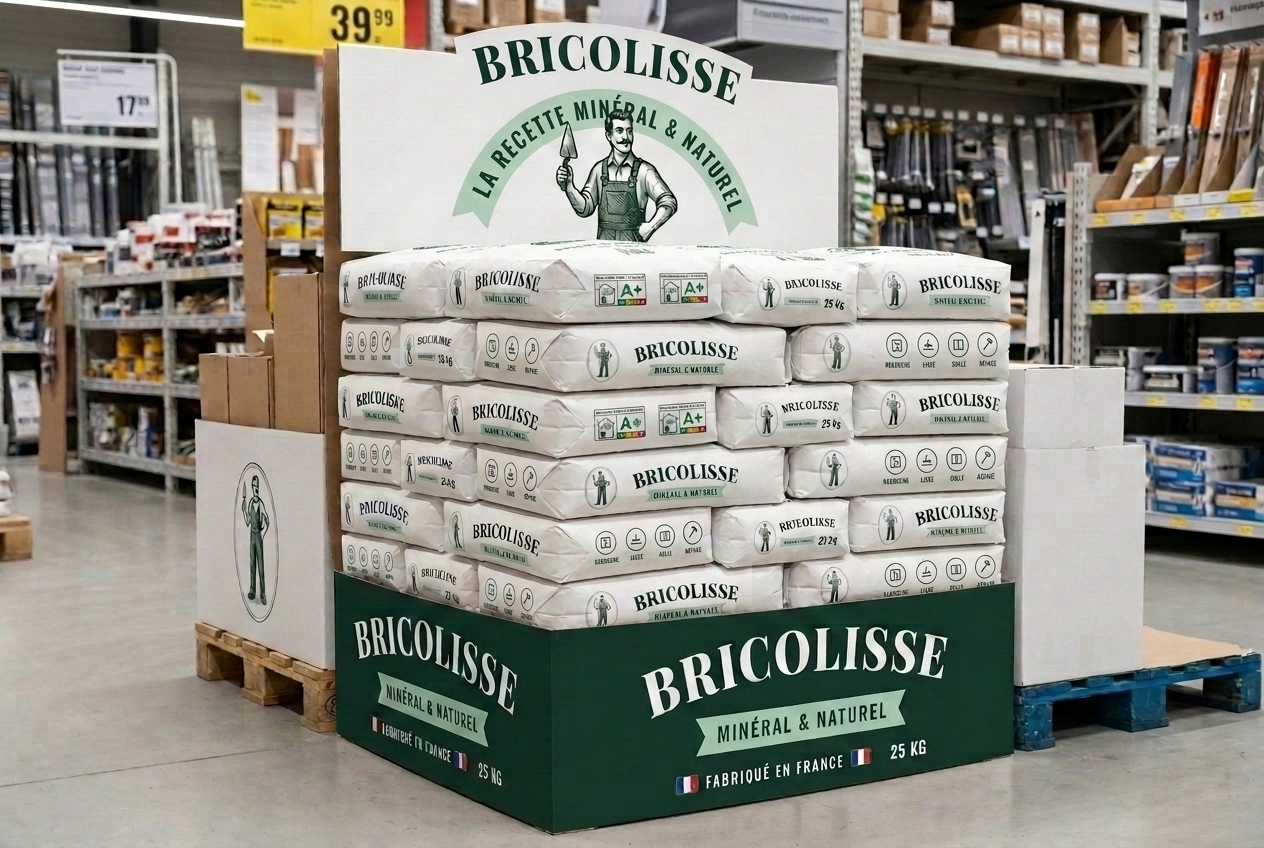

1 — Habillage palette complète
Sac 25 kg

Jupe (développé)
400
Périmètre 4 faces
4 000 (2×1200 + 2×800)
Fronton
600
Mascotte
+ marque
800
  • Palette : Europe 1200 × 800 mm
  • Jupe cache-palette : h 400 mm, 4 faces imprimées
  • Fronton : 800 × 600 mm, double pied carton
  • Charge : 40 sacs × 25 kg = 1 000 kg (jupe non porteuse)
  • Fixation : pattes autobloquantes + adhésif double face

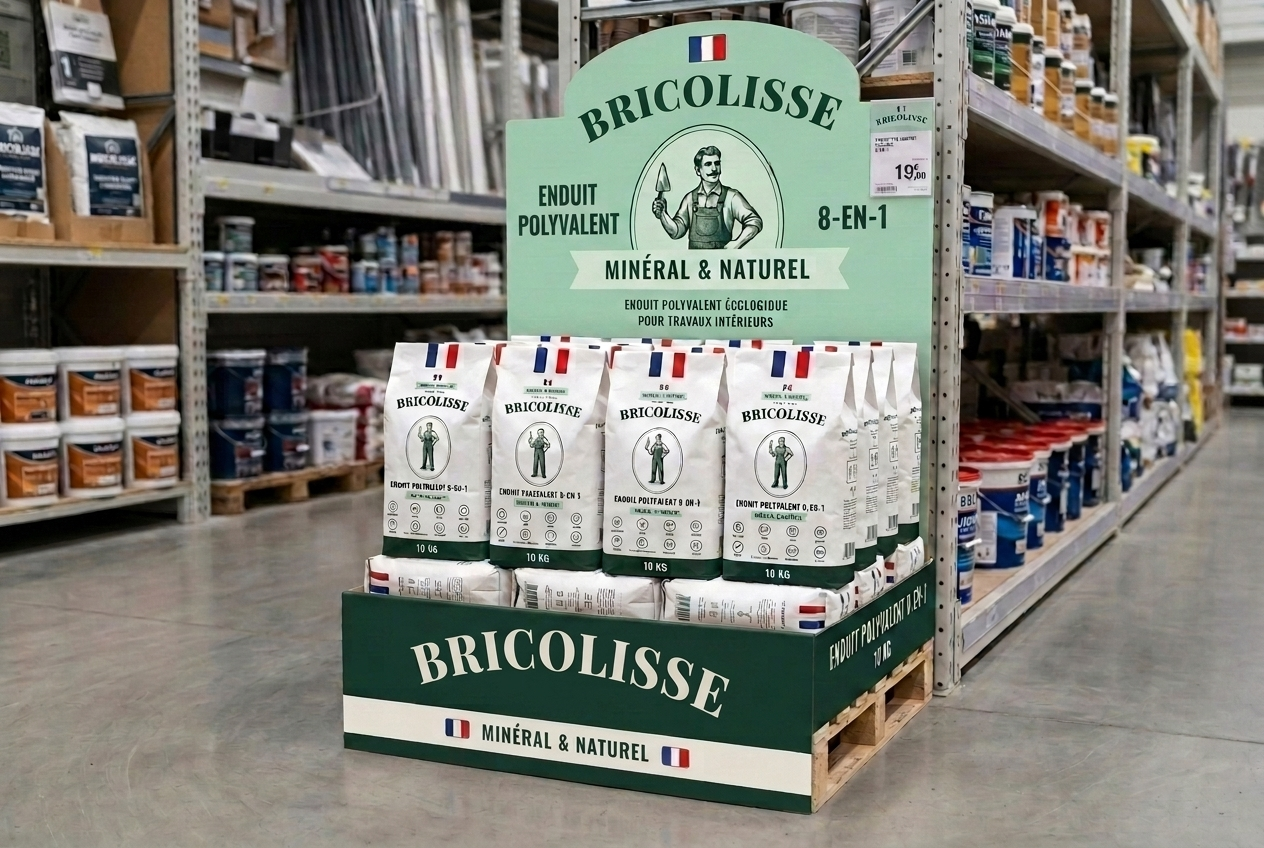

    • 2 — Habillage demi-palette
    Sac 10 kg

    Jupe (développé)
    350
    Périmètre 4 faces
    2 800 (2×800 + 2×600)
    Arche fronton
    500
    Arche
    menthe
    600
  • Demi-palette : 800 × 600 mm
  • Jupe : h 350 mm, 4 faces imprimées
  • Arche fronton : 600 × 500 mm, cintrée
  • Hauteur totale display : env. 1 600 mm
  • Charge : 48 sacs × 10 kg = 480 kg (jupe non porteuse)

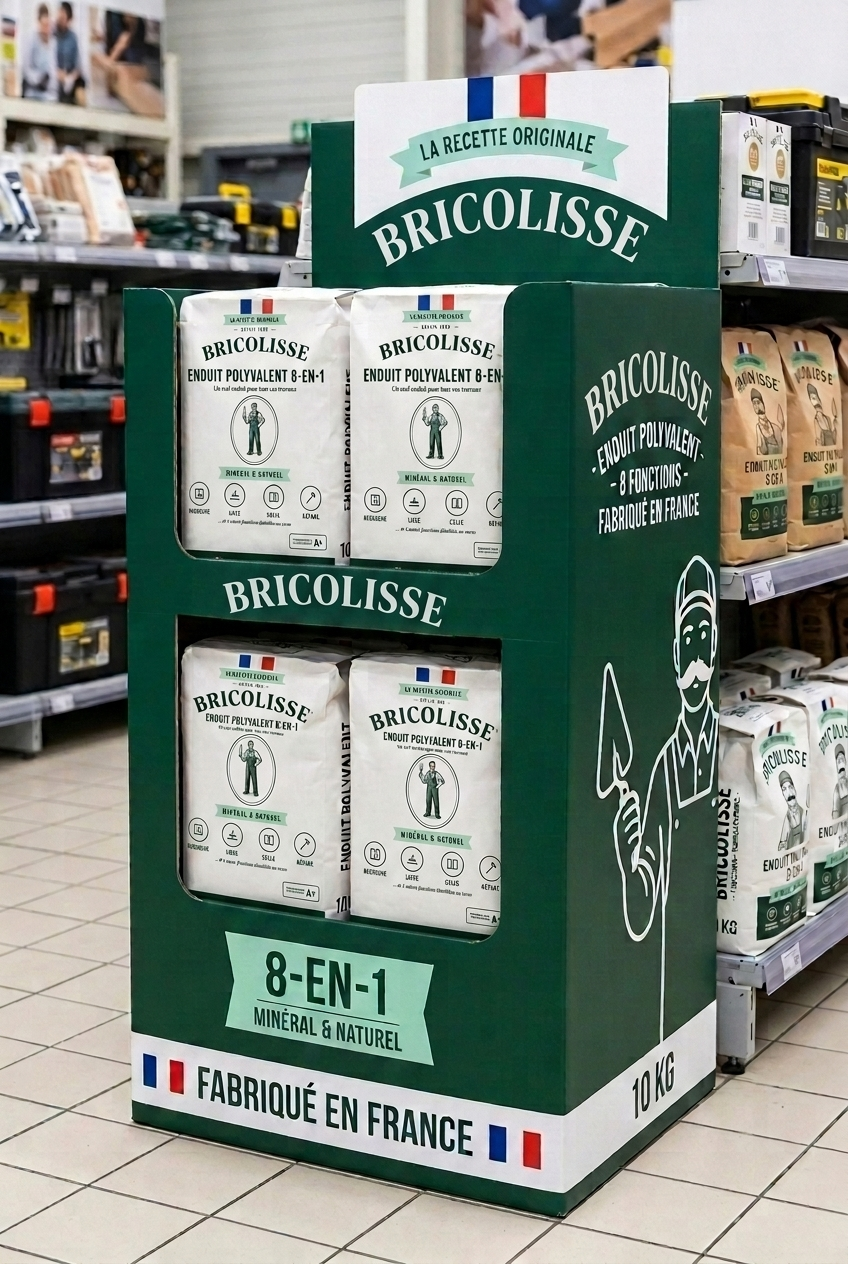

    • 3 — Présentoir quart de palette
    Sac 10 kg

    Vue de face
    1 200
    2 niveaux
    + fronton
    600
    Vue de côté
    1 200
    Mascotte
    flanc
    400
  • Quart de palette : 600 × 400 mm
  • Hauteur habillage : 1 200 mm (fronton compris)
  • 2 niveaux porteurs : charge max 80 kg/niveau (8 sacs)
  • Flancs : mascotte en réserve blanche sur aplat 567 C
  • Structure : double cannelure BC renforcée, croisillons internes

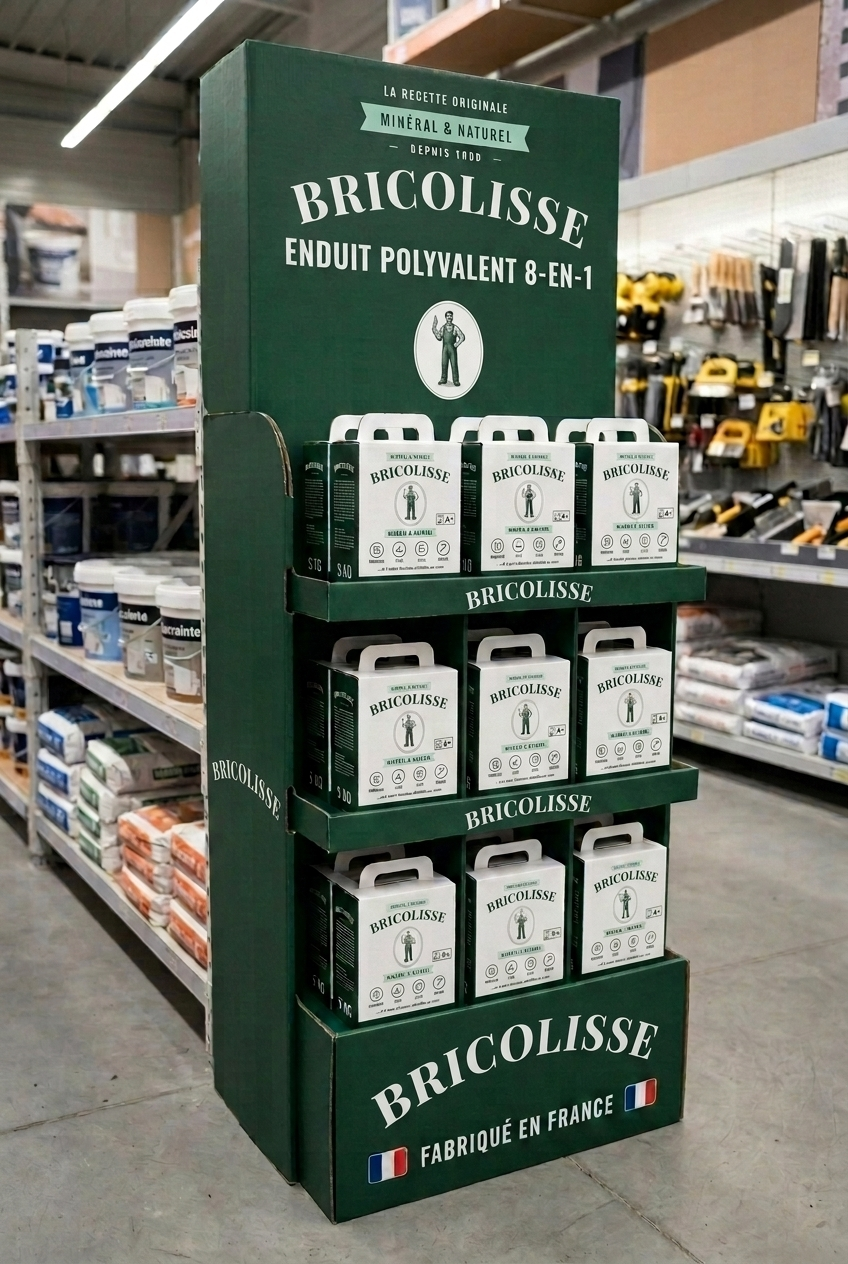

    • 4 — Présentoir de sol
    Carton 5 kg

    Vue de face
    1 650
    Fronton
    + 3 tablettes
    + socle
    450
    Profondeur
    1 650
    350
  • Encombrement : 450 × 350 mm, h 1 650 mm
  • Fronton : h 300 mm — marque + mascotte médaillon
  • 3 tablettes : pas de 380 mm, 4 cartons/niveau (2×2)
  • Charge max : 20 kg/tablette — 60 kg total
  • Socle : réhausse 100 mm, bandeau « 8-en-1 / Fabriqué en France »

    • Spécifications communes

    Matériau : carton ondulé double cannelure BC brun, contrecollé couche blanche imprimée — Impression : offset 4 tons Pantone + blanc de réserve, vernis machine mat — Livraison : à plat, pattes autobloquantes, montage sans outil ni agrafe — Recyclabilité : 100 % carton, consigne de tri unique — cotes en mm à valider par le cartonnier selon plan de pose et machines.

    PANTONE
    567 C
    PANTONE
    573 C
    PANTONE
    7687 C
    PANTONE
    1797 C
    Approuvé
    Approuvé avec modifications
    À refaire
    Date et signature :
